概览
- 每个电子周期监视 4 个电压通道和 4 个电流通道 — 每 12-17 毫秒监视 8 个通道的 1024 个数据点
- 每个周期计算 6,000 多个参数
- 提供另一个通讯端口
- 提供固有 EtherNet/IP? 端口
- 包括用于 WAGES 数据采集的 4 个数字量输入
- 包括用于连接到 SCADA 或控制系统的 ?4? 个输出
- 最多为 20 个事件提供可配置报警
- 提供虚拟接线更正功能

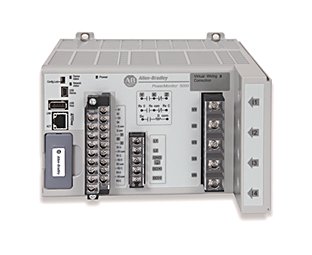

PowerMonitor 5000 型号
M5 — 基本型号
M6 — 包含基本型号特性以及：
- 谐波
- 示波器
- 事件同步
M8 — 包含基本型号特性以及：
- 谐波
- 示波器
- 事件同步
- 闪烁
- 间谐波
- 暂态检测
其他信息
- 电力质量&?能源管理? — 通过此交互式工具了解能源和电力质量管理如何帮助您降低成本并避免计划外?；?。
产品对比
? |
PowerMonitor 500 |
PowerMonitor 1000 |
PowerMonitor 5000 |
测量级 |
|||
功耗 |
X |
X |
X |
需求 |
X |
X |
X |
功率因数 |
X |
X |
X |
电力质量（骤升/骤降、谐波、暂态） |
? |
? |
X |
波形捕捉 |
? |
? |
X |
精度级别（根据标准 EN62053-22） |
? | ||
1 类，1% 能量精度 |
X | X | ? |
0.2 类，0.2% 能量精度 |
? | ? | X |
连接 |
|||
输出 |
数字信号 |
Modbus RTU EtherNet/IP KYZ 信号 |
数字信号 EtherNet/IP DeviceNet ControlNet KYZ 信号 |
| 输入 | ? | 数字信号 | 数字信号 |
软件
使用这些软件包，可通过 PowerMonitor? 5000 配置、监视、分析、管理、打印和保存电源监视器数据。
文档
| Resource | Publication Number | Language |
|---|---|---|
| 电力质量宣传册 | POWER-BR011 | |
| Bulletin 1426 PowerMonitor 5000 M5 产品简介 | 1426-PP001 |
认证
- 符合 CE 标准
- cULus 认证
- UL
